Prefabrik Beton Kaldırma Sistemi

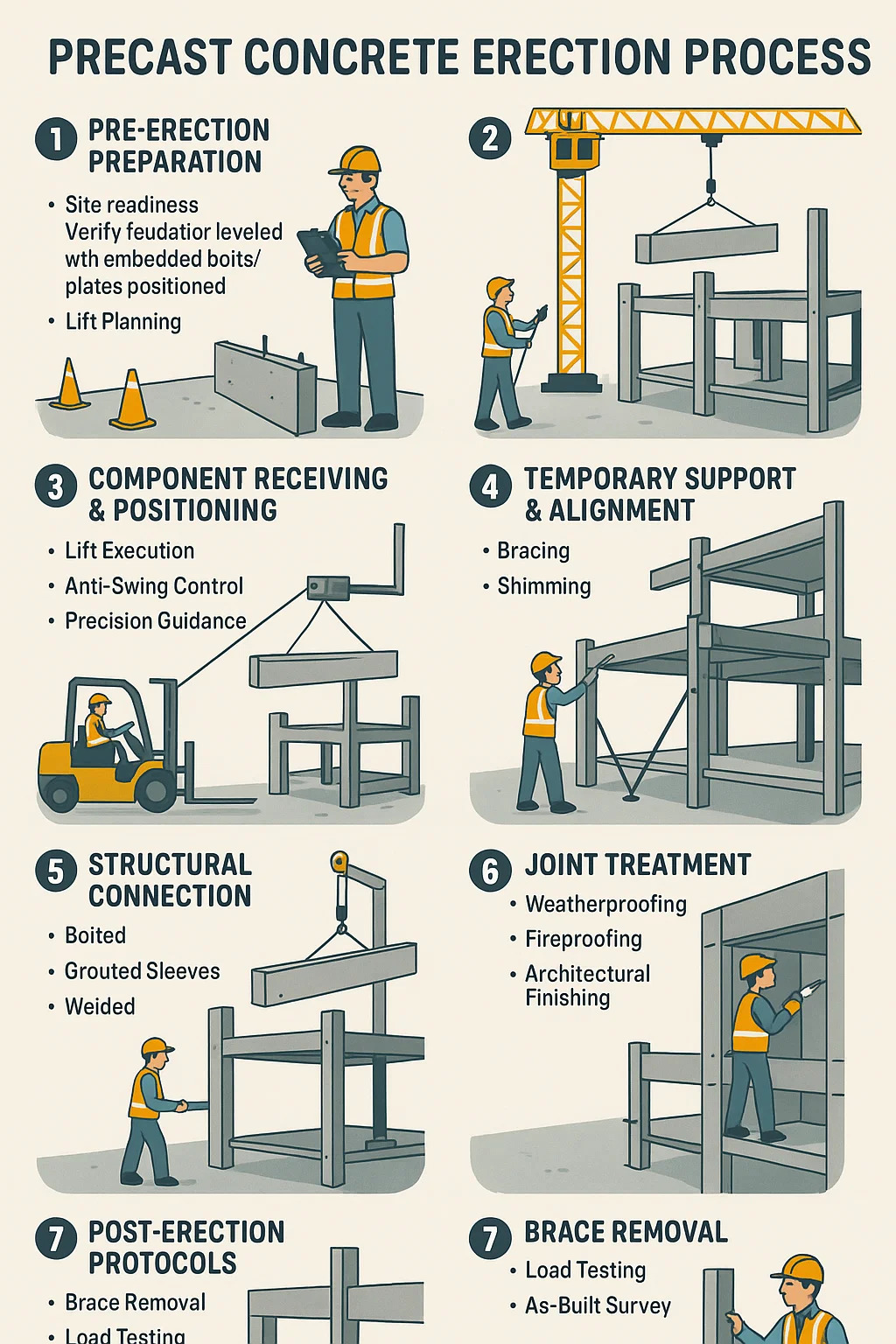

Prefabrik Beton Montaj Süreci
1. Ereksiyon Öncesi Hazırlık
Saha Hazırlığı: Temellerin, gömülü cıvatalar/plakalar doğru şekilde konumlandırılarak dengelendiğini doğrulayın.
Kaldırma Planlaması: Sıralı bileşen kurulumu (örneğin, sütunlar → kirişler → döşemeler).
Güvenlik Bölgelemesi: Vinçle çalıştırılan barikat alanları; sinyalcileri atayın.
2. Bileşen Alma ve Konumlandırma
Yerleştirme Aşamaları: Forklift/kamyon kullanarak üniteleri kurulum noktalarının yakınına yerleştirin.
Donanım Kurulumu: Askıları prefabrik elemanlara dökülen kaldırma parçalarına takın.
Vinç Seçimi: Ağırlık/yarıçap gereksinimlerine uygun kule veya mobil vinçleri konuşlandırın.
3. Kaldırma ve Manevra
Kaldırmanın Yürütülmesi: Engelleri temizlemek için üniteleri dikey olarak kaldırın, ardından yerine sallayın.
Salınım Önleyici Kontrol: Rüzgar veya hareket sırasında elemanları dengelemek için etiket çizgilerini kullanın.
Hassas Rehberlik: Sinyalciler vinç operatörlerini telsiz aracılığıyla yönlendirir; Lazerler hizalamayı doğrular.
4. Geçici Destek ve Hizalama
Destekleme: Duvarları/sütunları dik tutmak için ayarlanabilir çelik destekler takın.
Şimleme: Tasarım yüksekliğini elde etmek için rulmanlara çelik veya polimer şimler yerleştirin.
Tolerans Kontrolleri: Ölçüm aletlerini kullanarak konumlandırmayı ±3 mm dahilinde doğrulayın.
5. Yapısal Bağlantı
| Bağlantı Türü | Yöntem | Amaç |
|---|---|---|
| Cıvatalı | Yüksek mukavemetli cıvataları çelik plakalarla sıkın | Anında yük aktarımı |
| Harçlı Kolluklar | İnşaat demiri manşonlarına çimento harcı enjekte edin | Monolitik güç yaratır |
| Kaynaklı | Gömülü plakaları veya inşaat demiri kuyruklarını kaynaklayın | Kalıcı sismik direnç |
| Mekanik Kaplinler | Dişli inşaat demiri konnektörleri | Hızlı sütundan sütuna birleştirmeler |
6. Ortak Tedavi
Hava şartlarına dayanıklılık: Panel bağlantı noktalarına destek çubukları silikon dolgu macunu uygulayın.
Yangına dayanıklılık: Yangın derecelendirmesi için mineral yünü tabandan duvara boşluklara paketleyin.
Mimari Kaplama: Uyumlu renk uygulayın Kaplama: Açıkta kalan derzlere renk uyumlu harç veya harç uygulayın.
7. Ereksiyon Sonrası Protokoller
Desteğin Çıkarılması: Geçici destekleri yalnızca bağlantılar tam güç kazandıktan sonra ayırın.
Yük Testi: Yapısal bütünlüğü doğrulayın (örneğin, kirişlere test yükleri uygulayın).
As-Build Survey: Tesis yönetimi kayıtları için nihai pozisyonları belgeleyin.
