Pahlı Kenar Betonu: Teknikler, Araçlar ve Manyetik Pah Şeritleri

Pahlı Kenar Betonu Nedir ve Neden Önemlidir?

Pahlı kenar betonu, 90 derecelik keskin köşenin, genellikle 45 derecede kesilmiş açılı veya eğimli bir yüzle değiştirildiği beton elemanları (duvarlar, sütunlar, levhalar, kirişler ve prefabrik paneller) ifade eder. Sonuç, kenarın uzunluğu boyunca uzanan temiz bir diyagonal yüzeydir. Bu tamamen kozmetik bir durum değil. Pahlı kenar, kare kenarlara kıyasla köşelerdeki gerilim konsantrasyonunu %30'a kadar azaltır bu da yapının hizmet ömrü boyunca daha az talaş, çatlak ve dökülmüş köşe anlamına gelir.

Yapısal performansın ötesinde, pahlı kenarlar kritik bir güvenlik işlevine hizmet eder. Açıkta kalan kare beton köşeler, depolarda, park yapılarında, kamu binalarında ve altyapı projelerinde gerçek bir tehlike olan kesiklere ve aşınmalara neden olmasıyla ünlüdür. Eğimli bir köşe bu riski hemen ortadan kaldırır. Mimari çalışmalarda açılı görünüm aynı zamanda düz bir yüzeye görsel derinlik ve gelişmişlik katan gölge çizgileri de yaratır.

Genel inşaatta en yaygın pah boyutu 20 mm × 20 mm (¾ inç) 45 derecelik eğim mimari projelerde sıklıkla 10mm, 15mm, 25mm veya özel profiller kullanılıyor. Prefabrik beton üreticileri, paneller arasında daha güçlü görsel eklemlenme oluşturmak için genellikle daha derin pahlar (30 mm veya 40 mm) belirler.

Betonda Pahlı Kenarlar Nasıl Oluşur?

Betonda pahlı kenar oluşturmak için iki temel yaklaşım vardır: kalıbın içine yerleştirilen pah şeritlerini kullanarak dökmeden önce eğimi oluşturmak veya beton kürlendikten sonra eğimi kesmek ve taşlamak. Ön dökmeli şekillendirme, profesyonel inşaatlarda çok daha yaygın ve uygun maliyetli bir yöntemdir.

Ön Dökme Pah Şeritleri

Pah şeritleri - aynı zamanda pah ek parçaları veya kenar ek parçaları olarak da adlandırılır - beton dökülmeden önce köşelerde kalıbın içine sabitlenen üçgen profilli malzeme parçalarıdır. Formlar çıkarıldığında şerit çekilerek mükemmel eğimli bir kenar ortaya çıkar. Bu yöntem hiçbir ikincil işlem gerektirmez ve şekillendirme işlemine minimum zaman kazandırır.

En yaygın üç pah şeridi malzemesi köpük (poliüretan veya polietilen), PVC/plastik ve kauçuktur. Her birinin kendi performans profili vardır. Köpük şeritler ucuz ve esnektir ancak kalıbın çıkarılması sırasında yırtılmaya eğilimlidir ve elle alınması gereken beton yüzeye bağlı parçalar bırakır; bu da zaman alıcı bir kusur düzeltme işlemidir. PVC şeritler daha dayanıklıdır ancak çiviler, vidalar veya yapıştırıcılarla mekanik olarak tutturulmasını gerektirir, bu da işçilik ekler ve kalıp yüzeyinde bağlantı elemanları delikleri bırakır.

Döküm Sonrası Kesme ve Taşlama

Pah şeridi ile oluşturulmamış kürlenmiş betonda pah gerekli olduğunda, yükleniciler elmas taşlama diskleriyle donatılmış açılı taşlama makineleri veya pah kırma uçlarına sahip beton yönlendiriciler kullanır. Bu yaklaşım önemli ölçüde daha pahalıdır; ekipman maliyeti, işçilik süresi ve toz yönetiminin tümü bir araya gelir. bir Dökme sırasında oluşturulan 15 metrelik pahlı kenar maliyeti, sertleşme sonrası taşlamayla üretilen eşdeğer kenardan yaklaşık %60-70 daha azdır. . Dökme sonrası yöntemler genellikle yenileme çalışmaları veya şekillendirme hatalarının düzeltilmesi için kullanılır.

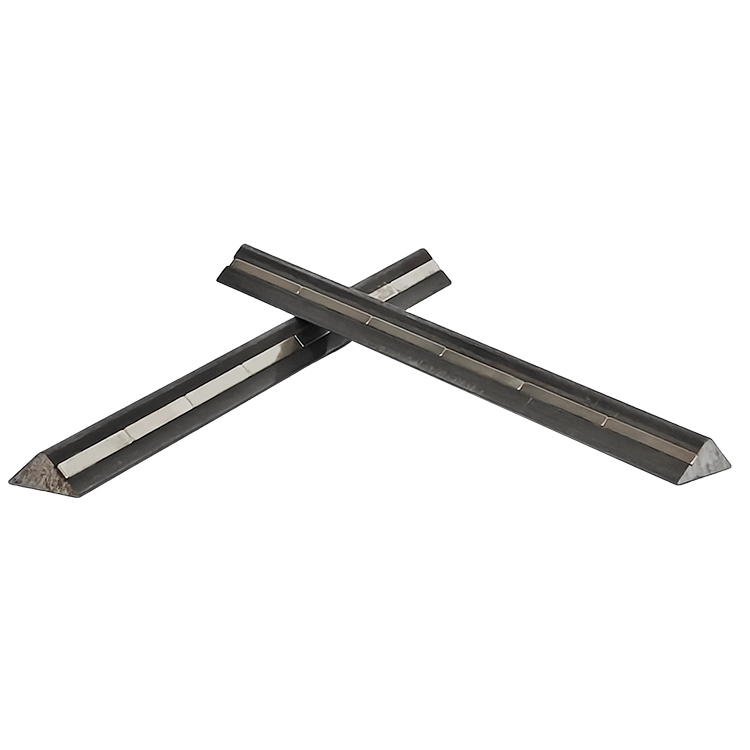

Manyetik Pah Şeritler: Çelik Kalıp İçin Profesyonel Standart

Prefabrik beton üretiminde ve çelik kalıp kullanılarak yerinde yapılan çalışmalarda manyetik pah şeritleri baskın sabitleme çözümü haline geldi. Manyetik pah şeridi, tabanı boyunca sürekli bir ferrit veya neodimyum mıknatısın gömülü olduğu üçgen bir pah ekidir. Mıknatıs, şeridi herhangi bir vida, çivi, klips veya yapıştırıcı olmadan çelik kalıp yüzeyine sıkıca tutar. Konumlandırma saniyeler sürer. Yeniden konumlandırma da aynı derecede hızlıdır.

Manyetik pah şeritleri yüzlerce döküm döngüsünde yeniden kullanılabilir Bu da kullanım başına hesaplandığında daha yüksek birim maliyetlerinin önemsiz olmasını sağlar. PVC veya kauçuktan yapılmış kaliteli bir manyetik pah şeridi, tek kullanımlık bir köpük şeritten üç ila beş kat daha pahalıdır, ancak 300 dökülmeye dayanabilirse - bakımlı bir şerit için makul bir rakam - dökme başına maliyet, tek kullanımlık alternatifin çok küçük bir kısmıdır.

Manyetik Pah Şeritleri Nasıl Çalışır?

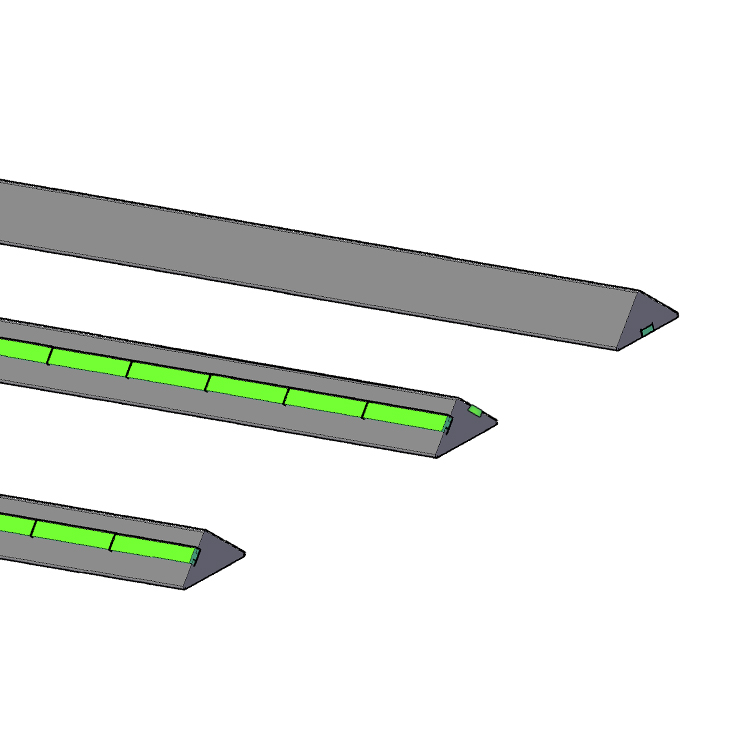

Manyetik pah şeridinin gövdesi tipik olarak sert PVC'den, esnek kauçuktan veya her ikisinin birleşiminden yapılır. Üçgen profil çelik formun köşesine oturur ve düz taban yüzü çelik yüzeye temas eder. Genellikle şerit boyunca 50 mm ila 150 mm aralıklarla yerleştirilen gömülü mıknatıslar, hem beton titreşimi sırasında yanal yer değiştirmeye hem de dökme sırasındaki dikey harekete direnen bir tutma kuvveti oluşturur. Çoğu üretici şeritleri şu şekilde üretir: 1000 mm, 1500 mm ve 2000 mm standart uzunluklar Daha uzun koşular için eklemler birbirine bitişiktir.

Mıknatısın özellikleri önemlidir. Ferrit mıknatıslar uygun maliyetlidir ve standart üretim ortamlarında iyi çalışır. Neodimyum (nadir toprak) mıknatıslar önemli ölçüde daha güçlü bir tutuş sağlar; pah şeridi dikey veya baş üstü kalıp yüzlerine yerleştirildiğinde veya beton, kalıp ekleri üzerinde önemli yanal basınç oluşturan yüksek enerjili dahili vibratörlerle yerleştirildiğinde önemlidir.

Yüzey İşlem Kalitesi

Manyetik pah şeritlerinin köpük eşdeğerlerine göre en belirgin avantajlarından biri yüzey kalitesidir. Köpük nemi emer ve yivli yüzeyde kaba, gözenekli bir doku bırakabilir. PVC ve kauçuk manyetik şeritler, eğim üzerinde, bitişik oluşturulmuş yüzün bitiş kalitesiyle eşleşen veya bu kaliteyi aşan yoğun, pürüzsüz bir yüzey oluşturur. Yüzey kusurunun kabul edilemez olduğu mimari beton için bu ayrım belirleyicidir.

Pah Şerit Tiplerinin Karşılaştırılması: Pratik Bir Genel Bakış

Doğru pah şeridinin seçilmesi kalıp tipine, proje ölçeğine, gerekli yeniden kullanım döngülerine ve bitiş spesifikasyonuna bağlıdır. Aşağıdaki tablo temel değiş-tokuşları özetlemektedir.

Standart Pah Boyutları ve Her Biri Ne Zaman Kullanılmalı

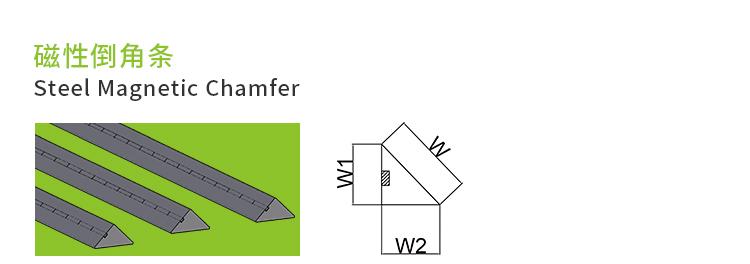

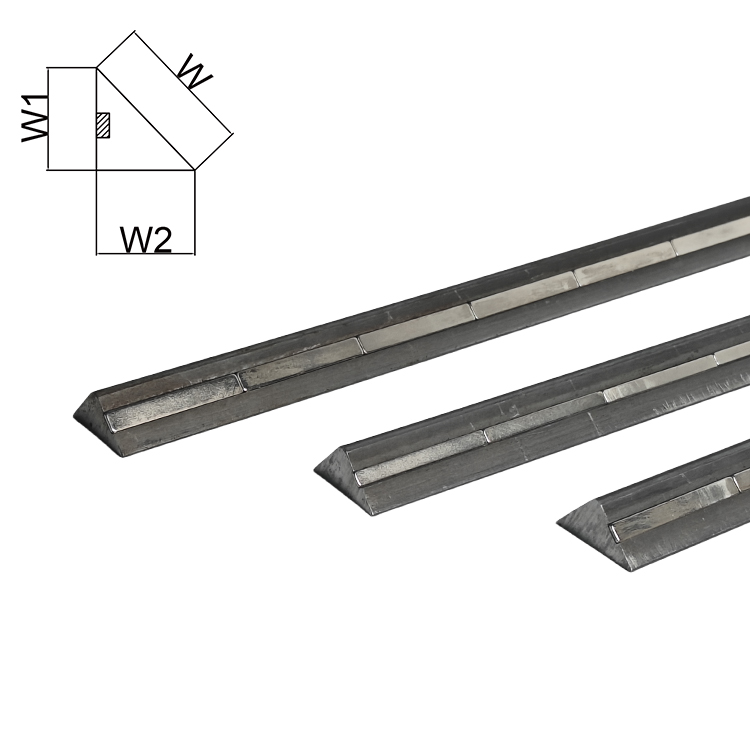

Pah boyutları dik açılı üçgen kesitinin bacak uzunluğu olarak belirtilir. "20 mm'lik pah", üçgenin her iki bacağının da 20 mm olduğu ve 45 derecede 28 mm'lik çapraz bir yüz ürettiği anlamına gelir. Boyut seçiminin genellikle uygulama türüne göre nasıl eşleştirildiği aşağıda açıklanmıştır:

• 10mm × 10mm: Hafif konut işleri, minimum düzeyde açığa çıkmanın istendiği duvar ve sütunlardaki iç köşeler. Genellikle bariz bir görsel eğim olmaksızın talaş riskini azaltmak için konut yapımında kullanılır.
• 15mm × 15mm: Ofis ve perakende projelerinde kolonlar, kirişler ve duvar kenarları için genel ticari inşaat standardı. Görünürlüğü ve pratikliği dengeler.
• 20mm × 20mm: İnşaat ve yapı betonunda en yaygın kullanılan ebattır. Köprü ayaklarına, istinat duvarlarına, endüstriyel zeminlere ve prekast elemanlara uygulanır. 20 mm pah çoğu ulusal beton yönetmeliğinde varsayılan olarak belirtilen boyuttur Belirli bir boyut verilmediğinde.
• 25mm × 25mm: Tüneller, alt geçitler ve kenarların araç veya makinelerden kaynaklanan darbeli yüklere maruz kaldığı ağır inşaat işleri de dahil olmak üzere altyapı işleri.
• 30mm × 30mm ve üzeri: Mimari prekast cepheler, açıkta kalan agrega paneller ve gölge çizgisinin kasıtlı bir tasarım özelliği olduğu imza niteliğindeki yapısal öğeler. Ayrıca daha büyük bir pahın köşeyi maksimum bozulma bölgesinden uzaklaştırdığı agresif ortamlarda (deniz, kimyasallara maruz kalma) kullanılır.

Standart olmayan profiller de mevcuttur. Bazı prekast imalatçıları, farklı bir gölge çizgisi efekti oluşturmak için 1:2 veya 1:3 oranlı bir pah (45 derece yerine sığ bir eğim) kullanır. Bu özel profillerde manyetik pah şeritleri özel kalıp tedarikçilerinden temin edilebilir, ancak teslim süreleri ve minimum sipariş miktarları geçerlidir.

Pah Şeritlerinin Doğru Takılması: Yaygın Hatalar ve Bunlardan Nasıl Kaçınılacağı

Pah şeritlerinin yanlış montajı, şekillendirilmiş betonda kenar kusurlarının önde gelen nedenlerinden biridir. Sonuçta ortaya çıkan onarımlar (taşlama, yama, epoksi dolgu), ilk etapta kurulumu doğru yapmaktan çok daha fazla zaman ve malzemeye mal olur. Aşağıdakiler sitede en sık görülen hatalardır.

Şerit ve Form Yüzü Arasındaki Boşluk

Pah şeridinin tabanı ile kalıp yüzü arasında 1-2 mm'lik bir boşluk bile titreşim sırasında çimento hamurunun alta akmasına izin verir. Sonuç olarak, pahın kenarı boyunca sertleşmiş macundan oluşan bir yüzgeç ortaya çıkar ve bu da yontularak uzaklaştırılır; bu da işlem sırasında taze betona zarar verir. Manyetik pah şeritleri için bu boşluğa tipik olarak tutma gücünü kaybetmiş bir mıknatıs veya şerit ile çelik form arasında birikinti neden olur. Şeritleri yerleştirmeden önce kalıp yüzeyini tel fırçayla temizleyin ve her bölümün çeliğe sallanmadan sıkıca oturduğunu kontrol edin.

Şerit Bölümleri Arasındaki Yanlış Hizalanmış Bağlantılar

İki pah şeridi bölümü uçtan uca buluştuğunda, herhangi bir ofset (0,5 mm bile olsa) bitmiş pahlı kenarda gözle görülür bir adım oluşturur. Manyetik pah şeritleri için, mıknatısların kayma olmadan konumunu tutması nedeniyle uçları birbirine yapıştırmak kolaydır. Çivilenmiş PVC şeritlerde bağlantı hizalaması daha fazla dikkat gerektirir. Bölümleri konumlandırırken düz bir kenar kullanın ve macunun sızmasını önlemek için dökmeden önce derzin üzerine küçük bir parça bant uygulayın.

Yetersiz Ayırma Maddesi

Pah şeritleri (özellikle PVC ve kauçuk türleri) her dökümden önce kalıp ayırıcı yağ ile kaplanmalıdır. Bu adımın atlanması, şeridin beton yüzeye yapışması ve sıyırma sırasında pah yüzeyinden parçalar koparması anlamına gelir. Pah şeridi yüzeyine püskürtme tabancası yerine bir fırça veya rulo kullanarak ince, eşit bir tabaka ayırıcı madde uygulayın. — sprey uygulaması iç köşeleri gözden kaçırır ve yatay yüzeylerde havuzlar bırakarak yüzeyde lekelere neden olur.

Titreşim Sırasında Şerit Yer Değiştirme

İç beton vibratörleri kalıptaki herhangi bir şey üzerinde önemli bir yanal basınç oluşturur. Yalnızca yapıştırıcıyla tutulan köpük şeritler, titreşim sırasında birkaç milimetre hareket ederek dalgalı veya yanlış hizalanmış bir pah oluşturabilir. Manyetik pah şeritleri, mıknatıs tutma kuvveti formun yönü ve vibratör çıkışıyla eşleştirildiğinde bu yer değiştirmeye etkili bir şekilde direnir. Yüksek frekanslı titreşim için (12.000 rpm'nin üzerinde), dikey yüzeylerde yeterli tutma kuvveti sağlayamayabilen ferrit manyetik şeritlere göre neodimyum manyetik şeritler tercih edilir.

Prefabrik Beton İmalatında Uygulamalar

Prefabrik beton üretimi, manyetik pah şeritlerinin en yoğun kullanıldığı yerdir. Prekast tesisleri genellikle günde birkaç kez yeniden yapılandırılan çelik palet veya masa formlarını çalıştırır. Bu ortamda, manyetik pah şeritlerinin yeniden konumlandırılmasının hızı ve kolaylığı, doğrudan üretim verimine dönüşür. Daha önce kalıp başına köpük pah şeritlerini çivilemek için 20 dakika harcayan bir ekip, aynı kalıp için manyetik pah şeritlerini 5 dakikadan kısa bir sürede yerleştirip konumlandırabiliyor.

Pahlı kenarları rutin olarak birleştiren prefabrik elemanlar şunları içerir:

• Çok katlı yapılar için kolonlar ve kolon tabanları
• Konut, ticari ve endüstriyel binalar için duvar panelleri
• Merdiven kirişleri ve bireysel merdiven basamakları
• Köprü kirişleri (I-kirişler, U-kirişler, kutu kirişler)
• Pahlı kenarların halka montajına ve conta oturmasına yardımcı olduğu tünel kaplama bölümleri
• İstinat duvarı blokları ve gürültü bariyer panelleri
• Gölge çizgisinin bir tasarım öğesi olduğu mimari kaplama panelleri

Özellikle tünel segmenti üretiminde pahlı kenarlar estetiğin ötesinde yapısal bir amaca hizmet eder. Pah, iki parça birbirine bitişik olarak yerleştirildiğinde girintili bir oluk oluşturur ve bu oluk, ikincil bir su yalıtımı sağlamak üzere kalafat veya harçla doldurulabilir. Çoğu tünel bölümü spesifikasyonu, tüm uzunlamasına ve çevresel bağlantılarda minimum 20 mm × 20 mm pah gerektirir tam da bu nedenle.

Pahlı Kenarlar ve Beton Dayanıklılığı

Pahlı kenarlara ilişkin dayanıklılık argümanı, pratik gözlem ve malzeme bilimi ile iyi bir şekilde desteklenmektedir. 90 derecelik keskin beton köşeler doğası gereği hassastır çünkü köşenin en tepesindeki beton üç yerine yalnızca iki yüzden desteklenmektedir. Darbeye, termal döngüye veya donatı korozyonuna maruz kaldığında, bu zayıf desteklenmiş köşe ilk önce parçalanma eğilimi gösterir.

Termal döngü özellikle açıkta kalan köşelerde agresiftir. Beton sıcaklık değişimiyle genleşir ve daralır. Köşe, iki yüzeyin maksimum maruz kalma açısında buluştuğu ve çift yönlü termal gerilim oluşturduğu noktadır. Yıllarca dış mekana maruz kalma sonucunda bu döngüsel stres, gözle görülür dökülmeye kadar ilerleyen mikro çatlaklara neden olur. Park yapısı kolonları üzerinde yapılan araştırmalar, pahlı kenarların 20 yıllık hizmet süresi boyunca köşelerde dökülme olasılığını %40-60 oranında azalttığını göstermektedir. aynı ortamdaki eşdeğer keskin kenarlı sütunlarla karşılaştırıldığında.

Betonarmede keskin bir köşedeki paspayı derinliği, düz bir yüzeye dik olarak ölçülen nominal paspayı derinliğinden geometrik olarak daha azdır. Düz bir duvar yüzündeki 30 mm'lik bir kapak, en yakın inşaat demirine göre ölçüldüğünde kare köşede etkili bir şekilde 21 mm'ye düşebilir. Köşenin pahlanması, açıkta kalan yüzeyi fiziksel olarak inşaat demirinden uzaklaştırarak etkili kaplamayı geri kazandırır. Bu nedenle, Avrupa'daki BS EN 13670 de dahil olmak üzere birçok dayanıklılık odaklı beton yönetmeliği, XC3, XC4, XD2 ve üzeri etki sınıflarındaki yapısal betonda pahlı kenarları açıkça zorunlu kılmaktadır.

Projeniz için Doğru Manyetik Pah Şeridinin Seçilmesi

Tüm manyetik pah şeritleri eşit performans göstermez. Aşağıdaki faktörler, prefabrik ve yerinde çelik kalıp uygulamaları için spesifikasyon ve satın alma kararlarına rehberlik etmelidir.

Mıknatıs Tipi ve Tutma Kuvveti

Yatay döküm için (şerit düz çelik bir masanın üzerine oturur), mıknatıs başına 10-15 N tutma kuvvetine sahip ferrit mıknatıslar genellikle yeterlidir. Dikey form yüzleri veya yüksek enerjili titreşimle kullanılan formlar için, mıknatıs başına 25–50 N tutma kuvvetine sahip neodimyum manyetik pah şeritleri belirtin. Bazı üreticiler, faydalı bir karşılaştırmalı ölçüm olan şerit metresi başına çekme kuvveti verilerini yayınlıyor. Asgari ara Dikey yüz uygulamaları için şerit metre başına 150 N .

Gövde Malzemesi: PVC vs Kauçuk

PVC manyetik pah şeritleri daha sert ve boyutsal olarak daha stabildir; bu da onları çok hassas kenar geometrisi gerektiren uygulamalar (örneğin mimari prekast) için uygun kılar. Kauçuk manyetik pah şeritleri daha esnektir ve hafif eğrileri veya düz olmayan yüzeyleri boşluk bırakmadan takip etmelerine olanak tanır. Kauçuk ayrıca soyma sırasında beton yüzeyinden daha temiz bir şekilde ayrılma eğiliminde olduğundan yüzey hasarı riski azalır. Yüksek hacimli üretim için, kauçuk manyetik pah şeritleri genellikle daha iyi şerit ömrü sağlar çünkü esneklikleri, formun çıkarılması sırasında mıknatıs-gövde arayüzündeki gerilimi azaltır.

Sıcaklık Dayanımı

Prekast fabrikaları genellikle mukavemet kazanımını hızlandırmak için buhar kürlemeyi kullanır. Standart ferrit mıknatıs gücü, buhar kürleme sıcaklıklarından (tipik olarak 50–70°C) önemli ölçüde etkilenmez. Ancak, neodimyum mıknatıslar yaklaşık 80°C'nin üzerinde kalıcı mıknatıslanmayı kaybetmeye başlar Bu, üreticinin yüksek sıcaklık dereceli bir kaliteyi onaylaması olmadan yüksek sıcaklıkta hızlandırılmış kürleme döngüleri için uygun olmadıkları anlamına gelir. Buhar kürlemeli prefabrik işler için manyetik pah şeritleri sipariş ederken bu gereksinimi açıkça belirtin.

Köşe ve Uç Parçaları

İyi manyetik pah şerit sistemleri, sahada kesilen çirkin şevli eklemler olmadan pahın kolon köşeleri etrafına sarılmasına olanak tanıyan, amaca yönelik olarak tasarlanmış köşe parçaları (90 derecelik iç ve dış köşeler) içerir. Bu köşe parçaları, kesilmiş uzunluklardan imal edilmek yerine sistemin bir parçası olarak belirtilmelidir; çünkü yerinde kesilen bağlantılar, macun sızıntısının ve kenar kusurlarının yaygın bir kaynağıdır.

Mimari ve Tasarım Bağlamlarında Pahlı Kenar Betonu

Bazen düzgün yüzeyli beton veya béton brut olarak adlandırılan mimari betonda pahlı kenar, pratik olduğu kadar kasıtlı bir estetik araçtır. Pah şeridi tarafından oluşturulan gölge çizgisi, yüzeyi belirginleştirir, elemanın geometrisini tanımlar ve kütle beton formlarına, pürüzsüz kare kenarlarda bulunmayan rafine, ustalıkla hazırlanmış bir kalite kazandırır.

Le Corbusier'in Unité d'Habitation'ından çağdaş Tadao Ando projelerine kadar açık beton geleneğinde çalışan mimarlar, ışığın beton yüzeylerde nasıl okunduğunu kontrol etmek için pah çizgileri kullandılar. bir 25 mm'lik pah, yaklaşık 35 mm genişliğinde bir gölge çizgisi oluşturur gün ışığını bir cepheye net bir şekilde kaydetmek için yeterli olan eğik ışık koşulları altında. 10 mm'lik bir pah, ince bir çizgi olarak okunur, daha incelikli ve ışık seviyelerinin ve görüş mesafelerinin farklı olduğu iç yüzeyler için uygundur.

Mimari prefabrik döküm için, yüzlerce veya binlerce aynı paneldeki pah derinliği ve konumunun tutarlılığı kritik öneme sahiptir. Şerit pozisyonundaki herhangi bir değişiklik, paneller monte edildiğinde gözle görülür yanlış hizalamaya neden olur. Manyetik pah şeritleri, çelik form üzerindeki referans işaretlerine hızlı ve tekrarlanabilir konumlandırmaya izin vererek bu tutarlılığın, çivilenmiş veya yapıştırılmış şeritlerin güvenilir bir şekilde eşleşemeyeceği şekilde üretim ölçeğinde elde edilmesini sağlar.

Bazı mimarlar, eğimde kasıtlı bir renk kontrastı oluşturmak için renkli pah şeritleri (tipik olarak entegre pigmentli bir PVC gövde) kullanır. Bu, geniş panelli cephelerde güçlü görsel artikülasyon yaratmak için alışılmadık ama etkili bir tekniktir. Standart manyetik pah şeritleri büyük tedarikçilerden gri, siyah ve bazen de beyaz renklerde mevcuttur; sipariş üzerine özel renkler de mevcuttur.

Manyetik Pah Şeritlerinin Bakımı ve Yeniden Kullanımı

Manyetik pah şeritlerinden maksimum hizmet ömrüne ulaşmak için tutarlı bir bakım rutini gereklidir. Dökme işlemleri arasında çöp kutusuna atılan şeritler beton kalıntısı biriktirir, mıknatıs hasarına maruz kalır ve beton kaplamaya aktarılan yüzey çizikleri oluşturur.

1. Çıkardıktan hemen sonra temizleyin. Şerit yüzeyindeki beton kalıntısının tazeyken çıkarılması kolaydır ve kürlendikten sonra son derece zordur. PVC veya kauçuk gövdeyi çizecek metal bir alet değil, plastik bir kazıyıcı kullanın ve suyla durulayın.
2. Mıknatıs dizisini inceleyin. Temizledikten sonra şeridin tabanı boyunca çelik bir plaka gezdirin. Sıkıca tutunmayan herhangi bir bölüm, arızalı veya yerinden çıkmış bir mıknatısı gösterir. Bireysel mıknatıs arızaları bazen tedarikçi tarafından onarılabilir; birden fazla mıknatıs arızası olan şeritler kullanımdan kaldırılmalıdır.
3. Yatay olarak saklayın. Şeritlerin dikey olarak istiflenmesi veya duvara yaslanması, özellikle PVC şeritlerde uzun süreli deformasyona neden olur. Profil boyutuna göre düzenlenmiş etiketli raflarda düz bir şekilde saklayın.
4. Her dökmeden önce ayırıcı maddeyi uygulayın. Temizledikten sonra bile, hem şeridin üçgen yüzüne hem de çelik kalıpla temas eden taban yüzüne yeni bir kat ayırıcı madde uygulayın. Bu hem şerit yüzeyini korur hem de kalıp sökmeyi kolaylaştırır.
5. Kullanım döngülerini günlüğe kaydedin. Yüksek hacimli prekast tesislerinde, şerit seti başına dökme sayısının takip edilmesi, yüzey bozulması bitmiş beton kalitesini etkilemeye başlamadan önce proaktif değiştirmeye olanak tanır. Çoğu üretici, şeritlerin nominal yeniden kullanım döngüsünün %80'inde değiştirilmesini önerir gözle görülür bir başarısızlığı beklemek yerine.

Maliyet Analizi: Manyetik Pah Şeritleri ve Geleneksel Yöntemler

Gerçekçi bir maliyet karşılaştırması, malzeme maliyetini, kurulum ve sökme için gereken işçilik süresini, şerit değiştirme sıklığını ve kusur onarımına ilişkin her türlü ek maliyeti hesaba katmalıdır. Aşağıdaki örnekte, her biri 12 doğrusal metrelik 20 mm'lik pah şeridi gerektiren, haftada 50 sütun elemanı dökümü yapan varsayımsal bir prefabrik üretim tesisi kullanılmaktadır.

Yukarıdaki rakamlar bunu açıkça ortaya koyuyor Manyetik pah şeritlerinin yüksek birim maliyeti, ilk üretim yılındaki işçilik tasarrufu ile tamamen dengelenir . Daha az işçilik ve kusur onarımından elde edilen sürekli yıllık tasarruflar oldukça yüksektir. Haftada 50 eleman üreten bir tesis için, köpükten manyetik pah şeritlerine geçiş, gerçekçi bir şekilde yıllık doğrudan maliyetlerde 15.000 dolardan fazla tasarruf sağlayabilir - artan kalite ve azalan müşteri reddetme oranları hesaba katılmadan.

Pahlı Kenarlar için Kod ve Teknik Özellikler Gereksinimleri

Pahlı kenarlar her zaman isteğe bağlı değildir. Yaygın olarak kullanılan çeşitli kodlar ve spesifikasyonlar, yapısal betona pah gereklilikleri getirmektedir.

• ACI 301 (ABD): Aksi belirtilmedikçe, şekillendirilmiş betonun tüm açıkta kalan köşelerinin bir pah veya yarıçap almasını gerektirir. Belirtilmediğinde varsayılan pah boyutu ¾ inçtir (yaklaşık 19 mm).
• BS EN 13670 (Avrupa): Orta ila şiddetli ortamlarda, maruz kalan tüm yapısal kenarlarda minimum 15 mm pah ile XC3 ve üzeri etki sınıflarındaki beton için pah gereksinimlerini belirtir.
• AS 3610 (Avustralya): Tasarım çizimleri özellikle kare kenarlara izin vermediği sürece, tüm dış köşe köşelerinde pah şeritleri veya eşdeğerini gerektiren kalıp standardı.
• ASSHTO LRFD Köprü Tasarımı (ABD): XS ve XD maruz kalma koşullarında köprü betonunun tüm açıkta kalan kenarlarında minimum 25 mm pah gerektirir.
• CIRIA C660 / C766 (İngiltere): Betonda erken yaştaki termal çatlamaya ilişkin kılavuz belgeler, kalıp köşelerindeki gerilim yoğunlaşması etkilerini azaltmak için pahlı kenarlar önermektedir; bu, termal çatlamanın erken başlamasında bir faktördür.

Proje spesifikasyonlarını incelerken, şekillendirme gereksinimleri için hem yapısal çizimleri hem de proje spesifikasyon bölümlerini kontrol edin. Pah gereksinimlerinin spesifikasyonda yer alması ancak çizimlerde boyutlandırılmaması olağandışı bir durum değildir; bu durum, yüklenicinin, şekillendirme malzemelerini sipariş etmeden önce amaçlanan boyutu tasarımcıyla onaylamasına izin verir.
