İnşaat Demiri Bağ Teli Kılavuzu: Prekast Beton İçin Kaldırma Sistemi

Prefabrik Beton İnşaatta İnşaat Demiri Bağ Teli Aslında Ne Yapar?

İnşaat demiri bağlama teli, beton yerleştirme ve kürleme sırasında takviye çelik kafeslerini bir arada tutar. Prefabrik beton üretiminde bu iş dökmeyle bitmez; prefabrik betona yönelik kaldırma sisteminin, eleman döküm yatağından çıktığında güvenli bir şekilde çalışıp çalışmadığını doğrudan etkiler. Kötü bağlanmış bir kafes titreşim altında kayar, inşaat demirlerini konumlarının dışında bırakır ve dökme kaldırma ankrajlarının gömme derinliğini azaltır. Sonuç, nominal yükünü taşıyamayan bir kaldırma ekidir.

Kısa cevap: İnşaat demiri bağ teli yalnızca bir temizlik malzemesi değil, yapısal bir destek aracıdır. Duvar panelleri, çift T'ler, kolonlar ve kirişler üreten prefabrik fabrikalarda bağ teli ölçüsü, büküm modeli ve bağlantı aralığının tamamı, donatı kafesinin döküm döngüsü boyunca tasarım toleranslarına sadık kalıp kalmayacağını belirler. Tasarım konumundan 10 mm bile hareket eden bir kafes, kaldırma halkası ankrajının üzerindeki kapağı tehlikeye atabilir ve etkin çekme kapasitesini ölçülebilir bir marjla azaltabilir.

Bu makale resmin tamamını kapsamaktadır: tel türleri ve teknik özellikleri, bağlantı telinin prefabrik kaldırma donanımıyla nasıl etkileşime girdiği, farklı eleman geometrileri için pratik bağlantı modelleri, sahada önemli olan yük verileri ve hem tel seçimini hem de kaldırma sistemi tasarımını yöneten uyumluluk çerçevesi.

İnşaat Demiri Bağ Teli Çeşitleri ve Özellikleri

Tüm bağlantı telleri aynı değildir. Toleransların sıkı olduğu ve donatı kafesinin geometrisini dakikada birkaç metreküp akış hızına ulaşabilen beton dökümünün basıncı altında tutması gereken bir prefabrik kalıp içinde çalışırken ürünler arasındaki farklar anlamlıdır.

Siyah Tavlı Bağ Teli

Siyah tavlanmış tel, dünya çapında en yaygın kullanılan inşaat demiri bağ telidir. Düşük karbonlu çelik telin çekilmesi ve ardından çekme işlemi sırasında kaybedilen sünekliğin yeniden sağlanması için 650 °C ile 750 °C arasındaki sıcaklıklarda tavlanmasıyla üretilir. Tavlama işlemi, koyu oksit bir yüzey (dolayısıyla "siyah") bırakır ve telin elle veya bir bağlama tabancasıyla kopmadan kolayca bükülebilecek kadar yumuşak olmasını sağlar.

Prefabrik işlerde kullanılan standart ölçüler 16 kalibre (1,6 mm çap) - 18 kalibre (1,2 mm çap) . Çekme mukavemeti tipik olarak 350 MPa ile 550 MPa arasındadır. Kopma anındaki uzama genellikle %20 veya daha yüksektir; bu, telin kesişen çubukların etrafına kırılmadan temiz bir şekilde sarılmasını sağlayan şeydir. Yaygın olarak mevcut olan rulo ağırlıkları 1 kg, 5 kg ve 25 kg'lık makaralardır; prefabrik tesis üretim hatları için 25 kg standarttır.

Galvanizli Bağ Teli

Galvanizli bağ teli, sıcak daldırma veya elektro-galvanizleme yoluyla uygulanan bir çinko kaplama taşır. Sıcak daldırma galvanizli telin kaplama kalınlığı 45 ila 85 mikron elektro-galvanizli tel ise 5 ila 25 mikron arasında daha incedir. Deniz ortamları, kıyı yapıları veya buz çözücü tuzlara maruz kalan altyapıya yönelik prefabrik betonlarda, mimari elemanların yüzeyine sızabilecek pas lekelerini önlemek için galvanizli tel belirtilmiştir.

Galvanizli tel, aynı kalınlıktaki siyah tavlanmış telden daha serttir. Bu, manuel bağlama için bir sorun değildir ancak daha yumuşak tel için kalibre edilmiş otomatik bağlama tabancalarında sorunlara neden olabilir. Operatörler, makine uyumluluğunu korumak için galvanizli tele geçerken genellikle bir ölçü boyutunu (16 kalibreden 18 kalibreye) düşürürler.

Paslanmaz Çelik Bağ Teli

304 sınıfı ve 316 sınıfı paslanmaz çelik bağ teli, uzun vadeli korozyon direncinin kritik olduğu özel prefabrik uygulamalarda (açık deniz yapıları, su arıtma tesisleri ve yüzey kalitesinin onlarca yıl boyunca kusursuz kalması gereken birinci sınıf mimari paneller) kullanılır. Paslanmaz tel, siyah tavlanmış telden daha serttir; çekme mukavemeti aşılabilir 700 MPa . Elle bağlama daha zahmetlidir ve tel uçları daha keskin olduğundan ve geri esneme daha belirgin olduğundan eldiven kullanmak önemlidir.

PVC Kaplı Bağ Teli

PVC kaplı tel, tel ucunun kalıp yüzeyine temas etmemesi ve elemanın açıkta kalan yüzeyinde pas izi bırakmaması gereken prefabrik işlerde ara sıra kullanılır. Kaplama elektrik yalıtımı sağlar ve metalin çelik kalıpla doğrudan temasını önler. Tipik kaplama kalınlığı 0,3 mm ila 0,5 mm'dir. Bu niş bir üründür ancak yüzey kaplamasının sözleşmeye bağlı bir gereklilik olduğu mimari prefabrik projeler için bilinmeye değerdir.

İnşaat demiri bağ teli nasıl bağlanır Prefabrik Beton Kaldırma Sistemi

Prefabrik betona yönelik bir kaldırma sistemi, koordineli bir bileşen kümesinden oluşur: imalat sırasında gömülü dökme ankrajlar veya halkalar, kavramalar veya prangalar gibi kaldırma donanımları, yayıcı kirişler ve yukarı doğru kuvveti sağlayan vinç veya vinç. Tüm bunları birbirine bağlayan şey, kelimenin tam anlamıyla, ankrajların sabitlendiği inşaat demiri kafesidir. Bağ teli, ankrajların etrafına beton dökülene kadar kafesin şeklini koruduğu ortamdır.

Dökme işlemi öncesinde veya sırasında bir bağlantı noktası konumu dışına çıktığında sonuçları kozmetik değildir. Yüzeyden 80 mm derinliğe oturacak şekilde tasarlanan ve 55 mm derinliğe kadar çıkan kaldırma halkası, çekme kapasitesinin önemli bir kısmını kaybetmiştir. Beton karışımına ve eleman geometrisine bağlı olarak bu, çalışma yükü sınırını şu şekilde azaltabilir: %20 ila %40 . Dört ankrajla kaldırılan 10 tonluk prekast duvar panelinde bu tür bir hata, asansörün içerdiği dinamik yükler altında bir veya daha fazla ankrajın arızalanması yönünde gerçek bir risk oluşturur.

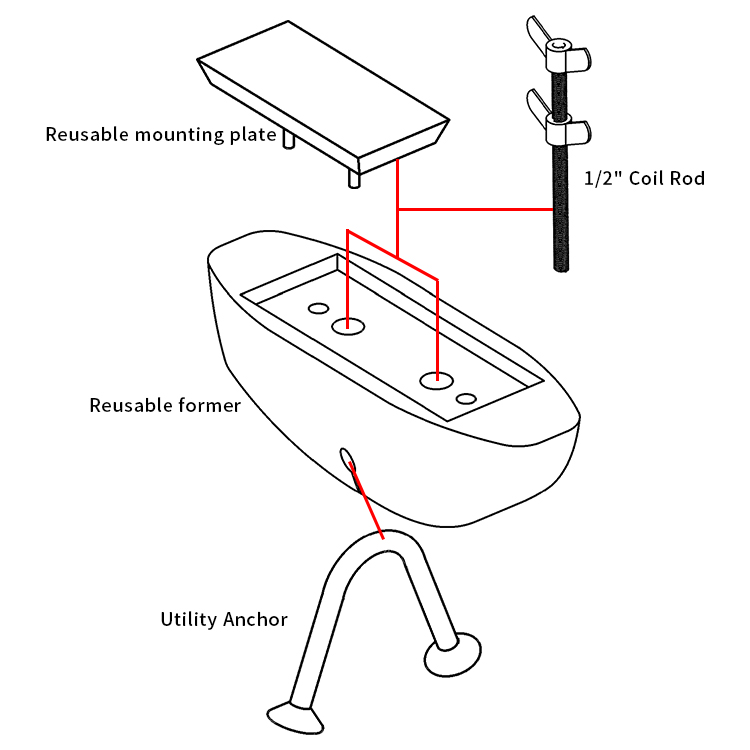

Dökme Kaldırma Ankrajları ve Bağlantı Gereksinimleri

Prefabrik betona yönelik bir kaldırma sisteminde kullanılan en yaygın dökme ankrajlar şunlardır:

• Yüksük ekler (kısa dişli soketler yüzeyle aynı hizada dökülür)
• Bobin ekleri (bobin cıvatalarıyla kullanım için dişli bobin ankrajları)
• Kaldırma halkaları (üst yüzeyden çıkıntı yapan tel veya inşaat demiri halkaları)
• Döşemeye gömülü kesme kamalarına sahip düz plaka ankrajları
• Çok yönlü kaldırma için döner plaka ankrajları

Bunların her biri dökme işleminden önce inşaat demiri kafesine mekanik olarak sabitlenmelidir. İnşaat demiri bağ teli standart sabitleme yöntemidir. Yüksük ekleri tipik olarak 16 ayar siyah tavlanmış tel kullanılarak sekiz şeklinde bir bağla bitişik çubuklara bağlanır, ek tabanın etrafında en az iki kez ilerler ve yerine oturana kadar bükülür. Kaldırma halkaları, döngünün betondan çıktığı taban kısmına bağlanır; tel, titreşim sırasında döngünün beton basıncı nedeniyle daha derine itilmesini önler.

Ankraj üreticileri minimum bağlantı gereksinimlerini teknik dokümanlarında belirtir. Halfen, Meadow Burke, Pfeifer ve Leviat, kaç tane bağın gerekli olduğunu ve ankraj gövdesinin hangi konumlarında olduğunu açıklayan kurulum kılavuzları yayınlıyor. Bu kılavuzlara uymak isteğe bağlı değildir; garanti ve sorumluluk zincirinin bir parçasıdır. Yanlış ölçü telinin kullanılması, yetersiz sayıda büküm veya ankrajdaki bağların atlanması, ankrajın nominal kapasite sertifikasını tamamen geçersiz kılar.

Kaldırma Sırasındaki Dinamik Yükler ve Kafes Bütünlüğü Neden Önemlidir?

Statik ağırlık hikayenin sadece bir kısmı. Bir vinç tarafından kaldırılan bir prefabrik beton eleman, her bir ankraj üzerindeki etkin yükü artıran dinamik amplifikasyon faktörlerine maruz kalır. Prefabrik beton mühendislik standartlarına yönelik çoğu kaldırma sistemi dinamik bir faktör uygular: 1,3 ila 2,0 Kaldırma koşullarına bağlı olarak. İdeal koşullarda tek bir ankrajla bir inşaat sahasında kaldırılan 5 tonluk bir elemanın, herhangi bir güvenlik faktörü uygulanmadan önce 1,3 dinamik faktörünü karşılamak için en az 6,5 tonluk ankraj değerine sahip olması gerekir.

Bu, döküm sırasında gevşek veya eksik inşaat demiri bağ telinden kaynaklanan kafes hareketinin, hesaplanan yük için ankraj doğru seçildiğinde bile bir kaldırma sistemi arıza senaryosuna yol açabileceği anlamına gelir. İyi bağlanmış bir kafes bir lüks değildir; bir yük yolu gereksinimidir.

Prefabrik Takviye Kafesleri için Bağlama Desenleri

İnşaat demiri kavşaklarında inşaat demiri bağ telinin uygulanma şekli, kafesin sertliğini, kafesin inşası için geçen süreyi ve bitmiş montajın kalitesini etkiler. Hem üretim hızının hem de hassasiyetin önemli olduğu prefabrik beton üretiminde bağlantı modeli seçimi yalnızca bir saha alışkanlığı değil, pratik bir mühendislik kararıdır.

Basit Kravat (Çıtçıtlı Kravat)

Snap kravat, gerçekleştirilmesi en hızlı olan kravattır. Tel, kesişme noktasının etrafında çapraz olarak ilmeklenir, iki uç bir araya getirilir ve bir kanca veya pense, tel kendi kendine ısırılana kadar bunları büker. Toplam büküm sayısı genellikle iki ila üç tam dönüştür. Bu bağ, ana işlevin hassas konum kontrolünden ziyade kafes montajı olduğu döşeme ve duvarlardaki yapısal olmayan iç kesişimler için uygundur.

Şekil-Sekiz Kravat

Sekiz rakamı veya eyer bağı, teli kesişme noktasında her iki çubuğun etrafına sekiz rakamı şeklinde sarar. Bu, çubukların birbirine göre dönmesine direnen daha kararlı bir bağlantı oluşturur. için tercih edilen kravattır. çapa bağlamaları ve dökme sırasında beton basıncının en yüksek olduğu prekast elemanın çevresine yakın kesişmeler için. Sekiz şeklindeki bağ, geçmeli bağa göre kabaca %30 daha uzun sürer ancak önemli ölçüde daha iyi konumsal stabilite sağlar.

Çapraz Kravat (Çift Sarma)

Çapraz bağlantı, bükülmeden önce kabloyu kesişme noktasının etrafında ikiye katlar. Bu, yüksek yük noktalarında (köşeler, sıkışık alanlar ve birden fazla çubuğun bir kaldırma ankrajının yakınında birleştiği yerler) kullanılır. Bazı prekast spesifikasyonları, birleştirilmiş kafesin bağlantı istasyonundan kalıba taşınması sırasında kafes geometrisini korumak için çevre çubukları boyunca her üç kesişme noktasında çapraz bağlar gerektirir. Bu, kafesin yerleştirmeden önce vinçle 20 ila 30 metre hareket edebildiği çift T'ler ve stadyum yükselticileri gibi büyük elemanlar için önemlidir.

Kravat Tabancası Kravatları

Max RB441T veya Makita DTR180 gibi otomatik bağlama tabancaları, önceden kesilmiş tel bobinleri dağıtır ve bağlamayı kesişme başına bir saniyeden kısa sürede tamamlar. Büyük prekast operasyonlarında bağlama tabancasının kullanılması bağlama süresini azaltır. %60 ila %70 Manuel bağlamayla karşılaştırıldığında tutarlı büküm sayısı tekdüzeliği artırır. Buradaki sınırlama, bağlama tabancalarının düz paspaslarda en iyi şekilde çalışmasıdır; dar çubuk aralığına sahip üç boyutlu kafes düzeneklerinde, sıkışık bölgelerde elle bağlama gerekli olmaya devam etmektedir.

Prekast Beton için Kaldırma Sistemi: Bileşenlere Genel Bakış ve Yük Değerleri

Prefabrik betona yönelik bir kaldırma sistemini anlamak, betona dökülen ankrajdan üstteki vinç kancasına kadar yük zincirindeki her bileşeni anlamak anlamına gelir. Bu zincirdeki her halka aynı minimum yüke göre sınıflandırılmalıdır. Sistemin herhangi bir yerindeki zayıf halka, sistemin güvenli kapasitesini tanımlar.

Dökme Ankrajlar

Dökme ankrajlar, prefabrik betona yönelik herhangi bir kaldırma sisteminin temelidir. Kapasiteleri, kaldırma sırasındaki beton basınç dayanımına, ankraj gömme derinliğine, kenar mesafesine, ankrajlar arasındaki mesafeye ve uygulanan yükün açısına bağlıdır. Çoğu üretici, 20 MPa, 25 MPa, 30 MPa ve 40 MPa'lık beton basınç dayanımları için yük tabloları yayınlar. Tipik bir kaldırma ankrajı 5 ton çalışma yükü limiti (WLL) 30 MPa'lık betonda kaldırma kuvveti beton yalnızca 20 MPa'ya ulaştığında meydana gelirse, 3,5 tona düşebilir.

Bu nedenle prekast tesisleri, elemanları kaldırmak üzere serbest bırakmadan önce her zaman betonun sağlamlığını kontrol eder. Bir Schmidt çekiciyle yapılan tahribatsız testler veya elemanın yanında kürlenen tamamlayıcı küplerin çekme testi, ankraj kapasitesini doğrulamak için gereken mukavemet verilerini sağlar.

Kaldırma Kavramaları ve Kancaları

Kaldırma kavramaları, vinç kancasını veya yayıcı kirişi dökme ankrajlara bağlar. Dişli eklentiler için, kaldırma işleminden önce uygun bir dişli kavrama devreye alınır ve kilitlenir. Kaldırma halkaları için, halkanın içinden bir kanca veya kelepçe geçer. Kavramalar ankraj sistemiyle uyumlu olmalıdır; farklı bir üreticinin ürün ailesinden bir kavramanın kullanılması, nominal bağlantı kapasitesini %50 çünkü kavrama gövdesi ile ankraj kafası arasındaki yük aktarım geometrisi değişir.

Yayıcı Kirişler

Yayıcı kirişler, bir prefabrik elemanın birden fazla bağlantı noktasına sahip olduğu ve vinç kancasının yükü bir açı yerine dikey olarak uygulaması gerektiği durumlarda kullanılır. Askı açıları son derece önemlidir: bacaklar arasında 60 derecelik açıya sahip iki bacaklı bir askı, her bacaktaki yükü Dikey ile karşılaştırıldığında %15 . 120 derecelik bir iç açıda, geometri sisteme karşı çalıştığından her bacak elemanın ağırlığından daha fazlasını taşır. Yayıcı kirişler tüm askı bacaklarını dikeye yakın tutarak bu durumu ortadan kaldırır.

20 metreyi aşan köprü kirişleri, stadyum yükselticileri ve büyük prefabrik cephe panelleri gibi büyük prefabrik elemanlar için yayıcı kirişler, belirli bir eleman tipinin ankraj düzenine uyacak şekilde özel olarak üretilebilir. Amaca yönelik olarak üretilen bu kirişler hizmete girmeden önce kalibre edilir ve yük testine tabi tutulur.

Tel Halat Sapanlar ve Zincir Sapanlar

Tel halat sapanlar ve zincir sapanlar, yayıcı kiriş ile vinç kancası arasındaki veya daha basit kaldırmalarda doğrudan ankraj ile kanca arasındaki esnek bağlantılardır. Her ikisi de WLL tarafından derecelendirilmiştir ve bacak sayısına ve askı açısına bağlı olarak değer kaybına tabidir. Prekast kaldırmada, ana bağlantılı dört ayaklı zincir sapanlar Yaygındır çünkü yükü dört ankrajın tamamına aynı anda dağıtırlar ve asimetrik yükler için ayarlanabilirler.

Prefabrik Beton İçin Kaldırma Sisteminin Gerekli Kapasitesinin Hesaplanması

Prefabrik beton için kaldırma planlaması bir saha karar çağrısı değil, bir mühendislik görevidir. Hesaplama sırası, kaldırma sistemindeki her bir bileşen için gereken minimum nominal kapasiteye ulaşmak amacıyla elemanın kütlesiyle başlayan ve dinamik faktörler, güvenlik faktörleri ve geometrik değer kaybı yoluyla ileriye doğru ilerleyen tanımlanmış bir mantığı takip eder.

Adım 1: Eleman Kütlesini Belirleyin

Normal ağırlıklı betonun yoğunluğu yaklaşık olarak 2400 kg/m³ . Bazı prefabrik uygulamalarda kullanılan hafif beton karışımlarının miktarı 1800 kg/m³'e kadar düşebilmektedir. Eleman kütlesi tasarım çizimlerinden hesaplanır. Normal ağırlıklı beton kullanan 6 m uzunluğunda, 3 m yüksekliğinde ve 200 mm kalınlığında bir duvar paneli için: 6 × 3 × 0,2 × 2400 = 8640 kg veya yaklaşık 8,6 ton.

Adım 2: Dinamik Faktörü Uygulayın

Dinamik faktör, döküm yatağından alma ve pozisyona yerleştirme dahil olmak üzere, vinç kaldırma sırasındaki hızlanma kuvvetlerini hesaba katar. PCI (Prefabrik/Öngerilmeli Beton Enstitüsü) ve benzer standartlar tipik olarak dinamik bir faktörü belirtir: Normal kaldırma koşulları için 1,5 prekast tesis ortamında ve uzun mesafelerde yatay hareketi içeren vinç kaldırmaları veya rüzgarlı koşullarda kaldırmalar için 2,0'a kadar. 8,6 tonluk panele 1,5 uygulanması 12,9 tonluk dinamik yük sağlar.

3. Adım: Güvenlik Faktörünü Uygulayın

Kaldırma sistemi bileşenlerine ilişkin güvenlik faktörleri, EN 13155 (sabit olmayan yük kaldırma ataşmanları), AS/NZS 4991 ve yerel vinç ve donanım kuralları gibi standartlar tarafından belirlenir. Dökme ankrajlar ve kavramalar için güvenlik faktörü 4:1 aşırı nominal arıza yükü WLL'ye ulaşmak için yaygın olarak uygulanır. Bu, çapa üreticisinin yayınlanmış WLL tablosunda zaten yerleşiktir, dolayısıyla planlamacının görevi, yayınlanan WLL'nin dinamik yükü aşmasını sağlamaktır.

Adım 4: Bağlantı Noktası Sayısını ve Yük Dağıtımını Hesaplayın

12,9 tonluk dinamik yük tüm aktif bağlantı noktalarına dağıtılıyor. 8,6 tonluk duvar paneli simetrik olarak düzenlenmiş dört ankraj kullanıyorsa, her bir ankraj teorik olarak 3,2 ton taşıyor. Bununla birlikte, kaldırma sistemi mühendisliği uygulamaları, ankraj yerleşimi ve vinç kancası konumlandırmasındaki toleranslar nedeniyle dört nokta arasında mükemmel yük paylaşımının mümkün olmadığını kabul etmektedir. Yaygın bir ihtiyatlı varsayım, herhangi bir zamanda dört ankrajdan yalnızca üçünün yük taşıdığıdır; bu, her bir ankrajın aşağıdaki özelliklere göre derecelendirilmesi gerektiği anlamına gelir: 12,9 / 3 = 4,3 ton WLL .

Kaldırma Ankrajlarının Etrafında Pratik Bağ Teli Uygulaması

İnşaat demiri bağ telini kaldırma ankrajlarının çevresine doğru şekilde uygulamak, standart çubuk kavşaklarını bağlamaktan daha fazla dikkat gerektirir. Ankraj, yük açısından kritik bir bileşendir ve beton yüzeye ve çevredeki donatıya göre konumu tam olmalıdır.

Yüksük Ekleme Bağlama Prosedürü

Yüksük ekleri, beton yüzeyle aynı hizada dökülen silindirik veya konik dişli yuvalardır. Tipik olarak sünek demir veya çelikten yapılırlar ve beton kütlesine sabitlenmek üzere kendilerine kaynaklanmış bir taban flanşı veya takviye çubuğuna sahiptirler. Yüksük ek parçası için bağlantı teli prosedürü şöyledir:

1. Beton girişini önlemek için diş açıklığının bir köpük tapa ile kapatılmasını sağlayarak, ek parçayı kalıp yüzeyinde doğru konuma konumlandırın.
2. 16 kalibrelik siyah tavlanmış telden bir halkayı kesici ucun taban bağlantısından ve en yakın uzunlamasına çubuğun çevresinden geçirin.
3. Birinciye dik olan en yakın enine çubuğun etrafına ikinci bir bağ teli döngüsü ekleyin.
4. Her iki bağı da bir kanca aletiyle (minimum üç tam tur) sıkı bir şekilde çevirin. Kuyruğu 20 mm'ye kadar kesin ve kalıp yüzeyiyle teması önlemek için düz bir şekilde bükün.
5. Dökme başlamadan önce ek parçanın kalıp yüzeyiyle aynı hizada olup olmadığını (ne çıkıntılı ne de girintili) kontrol edin.

Kaldırma Halkası Bağlama Prosedürü

Kaldırma halkaları, bir prefabrik elemanın üst yüzeyinin üzerine çıkan ve bir vinç kavraması veya kelepçe ile bağlanan tel veya inşaat demiri halkalarından oluşur. Beton titreşimi sırasında ilmeğin aşağıya doğru zorlanmasını önlemek için gömülü bacakların bağlanması gerekir.

1. Döngüyü tasarım konumunda, gömülü bacaklar tasarım çiziminde belirtildiği gibi ana takviye çubuklarına paralel veya bunların üzerinden geçecek şekilde konumlandırın.
2. Gömülü her bacağı, her bacak boyunca en az iki noktada sekiz şeklinde bir bağ kullanarak en yakın takviye çubuğuna bağlayın.
3. İlmeğin bir taban plakası veya ayrık ayağı varsa, plakayı çapraz bağlar kullanarak en az iki çubuğa bağlayın.
4. Dökmeden önce üst yüzeyin üzerindeki halka projeksiyon yüksekliğinin çizimle eşleştiğini doğrulayın.

Kaçınılması Gereken Yaygın Hatalar

• Ankraj bağlantıları için küçük boyutlu tel (20 kalibre veya daha küçük) kullanılması; tel, beton titreşim basıncı altında esner ve ankraj hareketine izin verir.
• İki dikey bağlantı belirtildiğinde yalnızca bir çubuğa bağlama; tek eksenli kısıtlama dönüşe izin verir.
• Bağ telini kopuncaya kadar aşırı bükün; bir ankrajdaki kopmuş bir bağ sıfır kısıtlama sağlar ve dökmeden önce değiştirilmelidir.
• Kalıbın yüzeyine temas eden uzun tel kuyrukları bırakarak, bunlar kalıptan çıkarıldıktan sonra yüzey izleri ve mimari elemanlar üzerinde gözle görülür pas lekeleri oluşturur.
• Kalıpta "sabit" görünen ankrajlardaki bağların atlanması; sıkıştırma sırasındaki beton titreşimi, görünüşte sağlam olan donanımları bile birkaç milimetre hareket ettirebilir.

İnşaat Demiri Bağ Teli ve Prefabrik Kaldırma Sistemlerine İlişkin Standartlar ve Uygunluk

Hem inşaat demiri bağ teli hem de prefabrik betona yönelik kaldırma sistemleri teknik standartlara tabidir. Bu standartlara uyum inşaat projelerinde isteğe bağlı değildir; sigorta kapsamı, düzenleyici onay ve üreticinin sorumluluk koruması için bir ön koşuldur. İlgili standartlar bölgeye göre değişir, ancak temel referanslar gereksinimleri açısından tutarlıdır.

İnşaat Demiri Bağ Teli Standartları

• ASTM A82 / A82M (ABD): Beton takviyesi için düz çelik tel için standart spesifikasyon - bağ teli üretiminde kullanılan tel için geçerlidir.
• BS EN 10218 (Avrupa): Çelik tel ve tel ürünler—boyutsal ve mekanik özellik testlerini kapsayan genel test yöntemleri.
• GB/T 343 (Çin): Çinli bağ teli üreticileri tarafından yaygın olarak başvurulan genel amaçlı düşük karbonlu çelik tel standardı.
• JIS G3532 (Japonya): Bağ teli ürünlerinin üretildiği teli kapsayan düşük karbonlu çelik tel standardı.

Prekast Betonda Kaldırma Sistemleri Standartları

• EN 13155:2003 A2:2009 : Sabit olmayan yük kaldırma ataşmanları - Avrupa'da kullanılan dökme ankrajlar ve kaldırma kavramaları için güvenlik gereksinimleri.
• PCI Tasarım El Kitabı 8. Baskı : Kuzey Amerika'daki prefabrik ve öngerilmeli beton tasarımına yönelik birincil referans; kaldırma sistemi tasarımını kapsayan taşıma, nakliye ve montaja ilişkin tam bir bölüm içerir.
• AS 3850 (Avustralya): Kaldırma ekleri, birinci sınıf çubuklar ve kaldırmadan önce gereken minimum beton dayanımı gerekliliklerini içeren yukarıya doğru eğilen beton yapı standardı.
• OSHA 29 CFR 1926.753 (ABD): Prefabrik asansörler için geçerli olan donanım denetimi ve operatör yeterliliği gereklilikleri de dahil olmak üzere, inşaatta vinç ve bumba kullanımını kapsar.

Uygulamada, bir prefabrik kaldırma operasyonuna yönelik uyumluluk belgeleri, elemanın kaldırma planını, elemanın beton mukavemetine referans veren ankraj üreticisinin WLL tablolarını, ankraj kurulumuna ilişkin üçüncü taraf denetim kaydını ve vinç ve kaldırma ekipmanı sertifikasını içerir. İnşaat demiri bağ teli, dökme öncesinde tüm ankrajların spesifikasyona göre bağlandığını doğrulaması gereken kafes inceleme kaydındaki bu resmin bir parçasıdır.

Prefabrik Projeler için İnşaat Demiri Bağ Teli Tüketim Tahminleri

Proje yöneticileri ve satın alma ekiplerinin, malzeme kıtlığından kaynaklanan üretim gecikmelerini önlemek için inşaat demiri bağ teli tüketimini doğru bir şekilde tahmin etmesi gerekir. Tel tüketimi kullanılan çubuk aralığına, çubuk çapına, eleman kalınlığına ve bağlantı modeline bağlıdır. Standart prefabrik işler için endüstrinin temel kuralı şudur: Güçlendirme çeliğinin tonu başına 8 ila 12 kg bağ teli . Yakın çubuk aralığına (100 mm merkezler) sahip yapısal elemanlardaki sıkı aralıklı kafesler için tüketim ton başına 15 kg'a ulaşabilir.

Çözümlü Örnek: Prefabrik Duvar Paneli Üretimi

Haftada her biri 180 kg inşaat demiri içeren 50 duvar paneli üreten bir prekast tesisi, haftada 50 × 180 = 9000 kg inşaat demiri kullanıyor. Bir ton inşaat demiri başına 10 kg bağ teli tüketim oranında, haftalık bağ teli gereksinimi şu şekildedir: 90 kg . 25 kg'lık bobinlerde, yani haftada yaklaşık 4 bobin demektir. Prekast tesislerinin çoğu 2 ila 4 haftalık bir tampon stok bulundurur, dolayısıyla bu üretim hacmi için mevcut stok 8 ila 16 bobin 16 kalibrelik siyah tavlanmış tel olacaktır.

Bağlama tabancaları kullanıldığında, makinenin bağ başına tanımlanmış bir tel uzunluğu ile tutarlı bir büküm uygulaması nedeniyle tüketim biraz artar ve operatör, elle bağlama yapan bir işçinin aynı anda yapabileceğinden daha fazla kesişme noktası bağlama eğilimindedir. Bir plan yapın %10 ila %15 artış Elle bağlama işleminden bağlama tabancası işlemine geçiş sırasında tel tüketiminde.

Prekast Elemanı Kaldırmadan Önce Kalite Kontrol Kontrol Noktaları

Herhangi bir prefabrik eleman döküm yatağından ayrılmadan önce hem inşaat demiri bağ teli işini hem de kaldırma sistemi bileşenlerini kapsayan sistematik bir kalite kontrol süreci esastır. Aşağıdaki kontrol listesi, iyi çalışan prekast tesislerinin bir elemanı kaldırmak üzere serbest bırakmadan önce neleri kullandığını yansıtmaktadır.

Beton Dökümünden Önce

• Tüm kaldırma ankrajları, belirtilen tel ölçüsü ve bağlantı modeli kullanılarak belirtilen konumlardan kafese bağlanır.
• Ankraj konumları tasarım çizimine göre kontrol edildi; ±5 mm tolerans dahilinde yatay ve dikey konumlar.
• Tüm dişli ek parçalarda köpük tapalar veya plastik kapaklar mevcuttur.
• Kapak ara parçaları (sandalyeler ve kravat ara parçaları), kaldırma ankraj bağlantı noktalarının yakınındakiler de dahil olmak üzere tüm çubuklar üzerinde kapak derinliğini korumak için doğru aralıklarla monte edilir.
• Kafes incelemesi QC müfettişi tarafından imzalandı ve kaydedildi.

Sıyırma Sonrası, Kaldırmadan Önce

• Testlerle onaylanan beton basınç dayanımı; ankraj üreticisi tarafından belirtilen minimum kaldırma dayanımı karşılanmıştır.
• Tüm ankraj dişleri temizlendi ve kontrol edildi; kavramalar devreye sokulabilir ve kilitlenebilir.
• Kaldırma sistemi bileşenleri (kavramalar, askılar, yayıcı kiriş) incelendi ve servis tarihleri ​​içinde.
• Kaldırma yarıçapı ve eleman kütlesi için onaylanan vinç güvenli çalışma yükü.
• Kaldırma planı, vinç operatörü ve donanım amiri tarafından incelendi ve onaylandı.

Farklı Prekast Ortamları için İnşaat Demiri Bağ Telinin Seçilmesi

Tel seçimi herkese uyan tek boyutlu bir karar değildir. Prefabrik elemanın hizmet vereceği ortam, yüzey kalitesi gereklilikleri ve üretim yönteminin tümü hangi tel tipinin ve ölçüsünün uygun olduğunu etkiler.

Binalar için Yapısal Prekast

Agresif olmayan ortamlardaki binalar için standart kolonlar, kirişler, döşemeler ve duvar panelleri: 16 ayar siyah tavlanmış bağ teli 25 kg'lık rulolarda. İç kavşaklar için geçmeli bağlar, çevre çubuklarında ve ankraj konumlarında sekiz şeklinde bağlar. Hızı ve tutarlılığı artırmak için düz paspas elemanları (levhalar, paneller) için bağlama tabancası kullanımı teşvik edilir.

Altyapı ve Denizcilik Prekast

Köprü kirişleri, deniz çitleri, deniz duvarı panelleri ve kıyı altyapısı: sıcak daldırma galvanizli 16 ayar tel . Galvanizleme, hem estetik açıdan hem de klorür yüklü ortamlarda uzun süreli dayanıklılık açısından önemli olan beton yüzeyinden pas sızmasını önler. Paslanmaz çelik takviyenin kullanıldığı yerlerde (son derece agresif deniz bölgeleri), tel-çubuğa temas noktasında galvanik korozyonu önlemek için uygun kalitede paslanmaz çelik bağ teli belirlenmiştir.

Mimari Prekast Cepheler

Görünür agrega paneller, cilalı beton cepheler ve cam elyaf takviyeli beton (GFRC) destek elemanları: PVC kaplı veya galvanizli tel, dikkatli tel kuyruk yönetimi ile. Tüm tel kuyrukları açıkta kalan yüzeyden uzağa bakmalı ve herhangi bir kalıp yüzeyinden en az 15 mm açıklığa kadar bükülmelidir. Bazı mimari prefabrik spesifikasyonlar, döküm yüzeyinin 25 mm yakınında hiçbir çıplak çelik telin bulunmadığına dair olumlu bir muayene onayı gerektirir.

Soğuk Hava Koşullarında Prekast

Siyah tavlanmış tel soğuk koşullarda biraz daha kırılgan hale gelir. 0 °C'nin altındaki sıcaklıklarda, tel makarasının önceden ısıtılması veya ısıtılmış bir dökümhanede çalışılması, bağlama sırasında telin kopma riskini azaltır. Donma sıcaklıklarında uzama azalması mütevazıdır (tipik olarak 20 °C'ye göre %2 ila %4 daha düşüktür) ancak çok soğuk iklimlerde (-10 °C'nin altında), daha yüksek uzama özelliğine sahip bir tele geçmek veya bir ölçüyü düşürmek mantıklı bir önlemdir.

Taşıma ve Saha Taşıma: Bağ Teli Çalışmasının Test Edildiği Yer

İnşaat demiri kafesi bağ teli işinin kalitesi, yalnızca döküm yatağından kaldırma sırasında değil, nakliye ve saha kurulum sırası boyunca da test edilir. Bir prefabrik eleman, son kurulumdan önce dört defaya kadar kaldırılabilir: kalıptan çıkarma, depoya aktarma, kamyona yükleme ve son yerleştirme. Her asansör, prefabrik betona yönelik kaldırma sistemini dinamik yüklere maruz bırakır. Asansörler arasında, eleman düz yataklı bir kamyon veya alçak yükleyici üzerinde taşınır; burada yol titreşimi, ankraj eklerinin etrafındaki betona döngüsel yükleme uygular.

Döküm sırasında kafes hareketine izin veren kötü bağlanmış kafeslere sahip elemanlar, ilk kaldırma başarılı görünse bile taşıma sonrasında ankraj konumlarının etrafında çatlamalar gösterebilir. Mikro çatlaklar döngüsel yükleme altında yayılır ve nominal WLL değerinin altındaki yüklerde ankrajın yerinden çıkmasına neden olabilir. Kafes inceleme belgelerinin öğeyle birlikte taşınmasının nedeni budur; sahada hasar tespit edilirse inceleme kaydı, incelemenin başlangıç ​​noktasıdır.

Prekast tedarik zinciri ancak en zayıf kalite kontrol adımı kadar güvenilirdir. İnşaat demiri bağ teli işi bu zincirin başlarındadır ancak etkileri nihai kuruluma kadar yayılır. Bunu en baştan doğru yapmak (doğru tel tipi, doğru ölçü, doğru bağlantı modeli ve doğru ankraj bağlantısı) prefabrik beton üretiminde en uygun maliyetli kalite kontrol yatırımıdır.
